技術規范
公稱壓力：PN1.6MPa
工作介質：水、非腐蝕性液體、飽和蒸汽(≤0.6MPa)
工作溫度：-10℃≤t≤110℃
管螺紋標準：符合ISO228標準

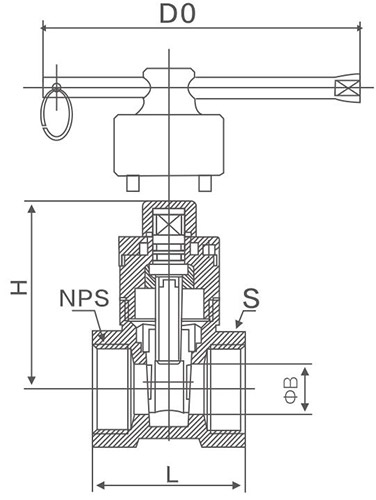

主要外形連接尺寸
|
DN(mm) |
L |
ΦB |
D0 |
H |
2-G |
|
15 |
43 |
12.7 |
54 |
75 |
1 /2 |
|
20 |
46 |
16 |
54 |
83 |
3/4 |
|
25 |
52 |
21 |
54 |
88 |
1 |
主要外形連接尺寸（長手柄鎖）
|
DN(mm) |
L |
ΦB |
D0 |
H |
2-G |
|
32 |
27 |
56 |
61.5 |
77.3 |
11/5 |
|
40 |
34 |
60 |
61.5 |
90.5 |
11/ 2 |
|
50 |
45 |
67.5 |
61.5 |
109.5 |
1 |
