產品開啟過程
1、在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。
2、當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3、閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4、直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
產品關閉過程
1、關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2、繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
3、快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4、手輪轉動的幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
技術規范
公稱壓力：PN1.6MPa
工作介質：水、非腐蝕性液體、飽和蒸汽(≤0.6MPa)
工作溫度：-20℃≤t≤100℃
管螺紋標準：符合ISO228標準

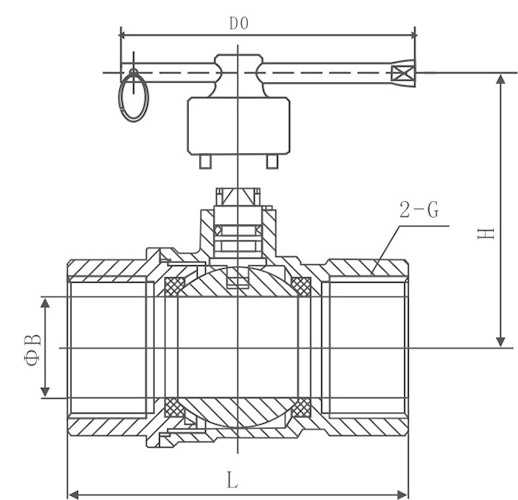

主要外形連接尺寸
DN(mm)
NPS(in)
L
ΦB
H
D0
2-G
15
1 /2
52.8
14
41
98
1 /2
20
3/4
63
19
44.5
98
3/4
25
1
72
23.5
55
110
1
32
11/4
80
30
61
140
11/4
40
11/2
90.6
37
66
140
11/2
50
2
106
46.5
75
155
2
65
21/2
132.4
56
92
190
21/2
80
3
151
68.5
106
230
3
100
4
190.5
85
117.5
230
4
