產品特點
1、結構短�。航Y(jié)構長度較短,節省管路的安裝維護空間。
2、伸縮自如:伸縮阻力小,****允許伸縮量可調節。
3、安全限位:限位裝置可防止管道松脫泄漏。
4、密封可靠:“O”形密封圈,可方便調節,確保零泄漏。
5、裝卸便捷:螺柱連接,結構簡單,安裝維護方便。
6、表面防護:內外表面的特涂處理,衛生防腐。

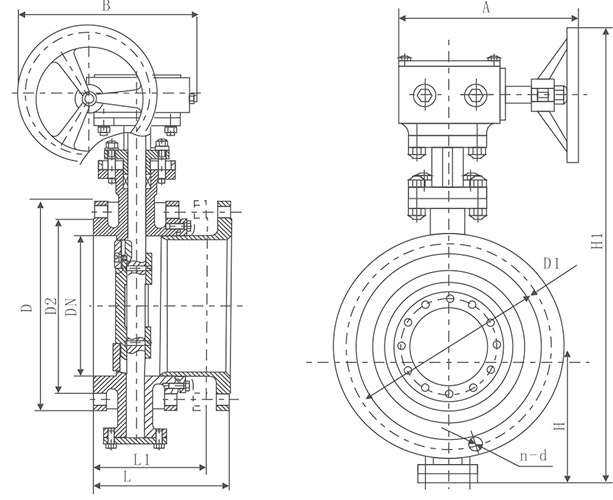

主要外形連接尺寸
公稱通徑 DN |
L1 |
L |
H |
H1 |
A |
B |
1.0MPa |
1.6MPa |
|||||||
mm |
inch |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
||||||
100 |
4 |
154 |
196 |
114 |
373 |
180 |
200 |
215 |
180 |
155 |
8-18 |
220 |
180 |
156 |
8-18 |
150 |
6 |
192 |
227 |
139 |
440 |
270 |
280 |
280 |
210 |
210 |
8-22 |
285 |
240 |
211 |
8-22 |
200 |
8 |
212 |
247 |
174 |
612 |
400 |
425 |
335 |
295 |
265 |
8-22 |
340 |
295 |
266 |
12-22 |
250 |
10 |
232 |
257 |
215 |
693 |
400 |
425 |
390 |
350 |
320 |
12-22 |
405 |
355 |
319 |
12-26 |
300 |
12 |
252 |
287 |
245 |
747 |
450 |
560 |
440 |
400 |
368 |
12-22 |
460 |
410 |
370 |
12-26 |
350 |
14 |
270 |
310 |
270 |
802 |
450 |
560 |
500 |
460 |
420 |
16-22 |
520 |
470 |
429 |
16-26 |
400 |
16 |
290 |
332 |
305 |
991 |
535 |
580 |
565 |
515 |
482 |
16-26 |
580 |
525 |
480 |
16-30 |
450 |
18 |
310 |
352 |
325 |
1037 |
535 |
580 |
615 |
565 |
532 |
20-26 |
640 |
585 |
548 |
20-30 |
500 |
20 |
330 |
376 |
360 |
1127 |
535 |
580 |
670 |
620 |
585 |
20-26 |
715 |
650 |
609 |
20-33 |
600 |
24 |
360 |
420 |
445 |
1377 |
570 |
660 |
780 |
725 |
635 |
20-30 |
840 |
770 |
720 |
20-36 |
700 |
28 |
430 |
465 |
505 |
1496 |
750 |
550 |
895 |
840 |
800 |
24-30 |
910 |
840 |
794 |
24-36 |
800 |
32 |
470 |
510 |
560 |
1584 |
750 |
550 |
1015 |
950 |
905 |
24-33 |
1025 |
950 |
901 |
24-39 |
900 |
36 |
510 |
565 |
630 |
1676 |
750 |
550 |
1115 |
1050 |
1005 |
28-33 |
1125 |
1050 |
1001 |
28-39 |
1000 |
40 |
550 |
600 |
680 |
1760 |
900 |
750 |
1230 |
1160 |
1110 |
28-36 |
1255 |
1170 |
1112 |
28-42 |
1200 |
48 |
630 |
690 |
795 |
2018 |
1000 |
925 |
1455 |
1380 |
1330 |
32-39 |
1485 |
1390 |
1328 |
32-48 |
1400 |
56 |
710 |
780 |
900 |
2363 |
1000 |
925 |
1630 |
1560 |
1560 |
36-42 |
1685 |
1590 |
1530 |
36-48 |
