產品特點
1、流體阻力小，全通徑的球閥基本沒有流阻。
2、結構簡單、體積小、重量輕。
3、緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8、由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
技術規范
公稱壓力：PN2.0MPa(≥DN65，1.6MPa)
工作介質：水、非腐蝕性液體、非腐蝕非可燃?xì)怏w、飽和蒸汽(≤0.6MPa)
工作溫度：-10℃≤t≤120℃
管螺紋標準：符合ISO228標準

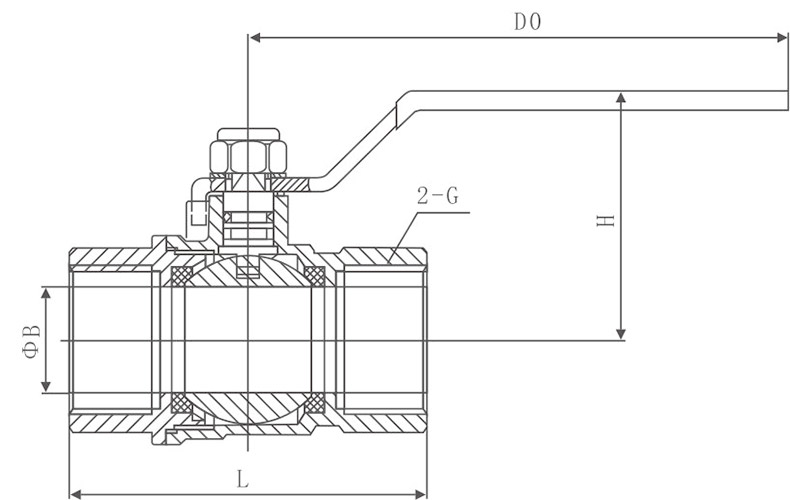

主要外形連接尺寸
|
DN(mm) |
NPS(in) |
L |
ΦB |
H |
D0 |
2-G |
|
15 |
1 /2 |
52.8 |
14 |
41 |
98 |
1 /2 |
|
20 |
3/4 |
63 |
19 |
44.5 |
98 |
3/4 |
|
25 |
1 |
72 |
23.5 |
55 |
110 |
1 |
|
32 |
11/4 |
80 |
30 |
61 |
140 |
11/4 |
|
40 |
11/2 |
90.6 |
37 |
66 |
140 |
11/2 |
|
50 |
2 |
106 |
46.5 |
75 |
155 |
2 |
|
65 |
21/2 |
132.4 |
56 |
92 |
190 |
21/2 |
|
80 |
3 |
151 |
68.5 |
106 |
230 |
3 |
|
100 |
4 |
190.5 |
85 |
117.5 |
230 |
4 |
