產品特點
灌膠法蘭蝶閥真正實現了水務系統中在不斷水的情況下實現可在線維修，蝶閥的密封結構形式可就地維修閥座，不需要拆卸閥門就能解決由閥板密封不嚴導致的漏水問題，蝶閥采用雙偏心結構大大減少操作扭力輕松啟閉，減少閥板與閥座橡膠的接觸，延長閥座橡膠的使用壽命，提高閥門密封的可靠性。閥座結構采用燕尾槽設計，特制橡膠密封圈沉埋在燕尾槽內減少水壓的沖刷，閥座密封面采用多層次彈性設計防止橡膠閥座由于長久密封擠壓過度擠壓疲勞，閥座密封圈安裝時預先360度無死角包覆蝶板，密封零泄露。蝶板采用椼架式結構有效增加蝶板的強度并有序疏導水流，避免產生紊流減少水頭損失。蝶閥閥體采用環保的環氧樹脂粉末靜電噴涂，高溫融化包覆在閥門表面永不生銹，有效保護水資源不受污染。
主要技術參數
|
公稱壓力 |
1.0～2.5MPa |
|
適用介質 |
清水、原水 |
|
適用溫度 |
0～80℃ |
|
法蘭標準 |
GB/T 17241.6、GB/T 9113 |
|
試驗標準 |
GB/T 13927、API 598 |
主要零件材質
|
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
|
1 |
閥體 |
球墨鑄鐵 |
1 |
主閥桿 |
不銹鋼 |
|
2 |
蝶板 |
球墨鑄鐵 |
2 |
副閥桿 |
不銹鋼 |
|
3 |
軸銷 |
不銹鋼 |
3 |
直推軸承 |
合金鋼 |
|
4 |
閥座密封圈 |
NBR、EPDM |
4 |
主自潤滑軸套 |
黃銅+復合基底 |
|
5 |
蝸輪頭 |
球墨鑄鐵 |
5 |
副自潤滑軸套 |
黃銅+復合基底 |
|
6 |
手輪 |
球墨鑄鐵 |
6 |
螺栓 |
不銹鋼 |
|
7 |
O型圈 |
NBR、EPDM |
7 |
堵頭 |
不銹鋼 |

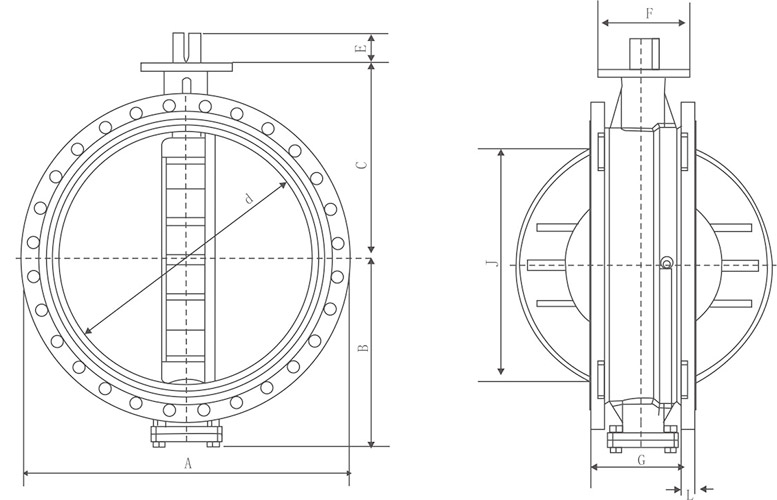

主要外形連接尺寸
|
公稱通徑(DN) |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
||
|
PN10 |
PN16 |
PN10 |
PN16 |
|||||||||||
|
50 |
165 |
165 |
70 |
105 |
47 |
25 |
65 |
108 |
43 |
106 |
N/A |
28 |
19.0 |
19.0 |
|
65 |
185 |
185 |
75 |
110 |
60 |
25 |
65 |
112 |
46 |
126 |
N/A |
47 |
19.0 |
19.0 |
|
80 |
200 |
200 |
80 |
115 |
74 |
25 |
65 |
114 |
46 |
141 |
N/A |
64 |
19.0 |
19.0 |
|
100 |
220 |
220 |
95 |
140 |
94 |
25 |
90 |
127 |
52 |
161 |
N/A |
84 |
19.0 |
19.0 |
|
125 |
250 |
250 |
120 |
160 |
118 |
25 |
90 |
140 |
56 |
190 |
N/A |
110 |
19.0 |
19.0 |
|
150 |
285 |
285 |
125 |
165 |
146 |
25 |
90 |
140 |
56 |
217 |
58 |
140 |
19.0 |
19.0 |
|
200 |
340 |
340 |
155 |
205 |
191 |
38 |
125 |
152 |
60 |
272 |
125 |
186 |
20.0 |
20.0 |
|
250 |
395 |
405 |
190 |
240 |
237 |
38 |
125 |
165 |
68 |
327 |
178 |
232 |
22.0 |
22.0 |
|
300 |
445 |
460 |
220 |
275 |
288 |
38 |
150 |
178 |
78 |
377 |
248 |
282 |
24.5 |
24.5 |
|
350 |
505 |
520 |
311 |
330 |
332 |
50 |
150 |
190 |
92 |
433 |
291 |
330 |
24.5 |
26.5 |
|
400 |
565 |
580 |
353 |
365 |
382 |
75 |
150 |
216 |
102 |
484 |
335 |
383 |
24.5 |
28.0 |
|
450 |
615 |
640 |
377 |
400 |
434 |
75 |
150 |
222 |
114 |
534 |
391 |
435 |
25.5 |
30.0 |
|
500 |
670 |
715 |
421 |
445 |
484 |
75 |
210 |
229 |
127 |
582 |
443 |
483 |
26.5 |
31.5 |
|
600 |
780 |
840 |
530 |
485 |
583 |
75 |
210 |
267 |
154 |
686 |
541 |
584 |
30.0 |
36.0 |
|
700 |
895 |
910 |
608 |
564 |
677 |
105 |
300 |
292 |
N/A |
N/A |
634 |
N/A |
32.5 |
39.5 |
|
800 |
1015 |
1025 |
670 |
624 |
779 |
105 |
300 |
318 |
N/A |
N/A |
736 |
N/A |
35.0 |
43.0 |
|
900 |
1115 |
1125 |
685 |
670 |
879 |
105 |
300 |
330 |
N/A |
N/A |
841 |
N/A |
37.5 |
46.5 |
|
1000 |
1230 |
1255 |
722 |
755 |
979 |
118 |
350 |
410 |
N/A |
N/A |
916 |
N/A |
40.0 |
50.0 |
|
1200 |
1455 |
1485 |
840 |
880 |
1179 |
122 |
350 |
470 |
N/A |
N/A |
1107 |
N/A |
40.0 |
57.0 |
|
1400 |
1675 |
1685 |
1000 |
950 |
1370 |
145 |
415 |
530 |
N/A |
N/A |
1297 |
N/A |
46.0 |
60.0 |
|
1600 |
1915 |
N/A |
1118 |
1130 |
1567 |
150 |
415 |
600 |
N/A |
N/A |
1486 |
N/A |
49.0 |
N/A |
