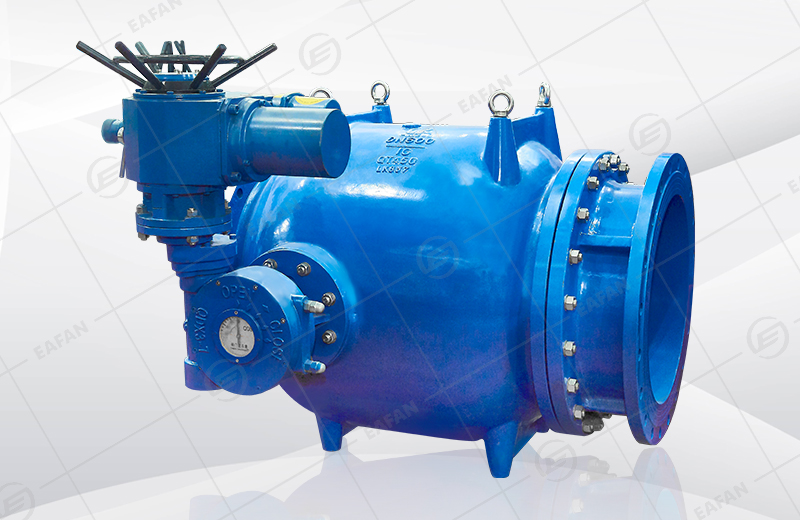

LT942X-型活塞式流量調節閥

產品概述

活塞式流量調節閥是本公司技術人員在借鑒德國、日本先進經驗，總結國內設計制造及實用經驗的基礎上，根據流體力學特性而開發出來的調速調壓型閥門。已經在電站、引水、供水等領域得到了廣泛的應用。經過改進的本系列流量調節闊不但適用于清水，對于天然江河湖泊水、輕度污水具有良好的耐受能力。從設計結構和材料選用上解決了多年來流量調節閥易結垢、卡阻，驅動裝置偏大的難題。用途：本閥主要用在水廠、電廠、引水工程等介質為水的管網系統，起調節管道介質流量、流態以及調節管網壓力的作用。

產品詳情

產品特點

1、該閥最優于傳統流節閥的特點就在于它的結構設計和材料選用使其不怕污水堵道，不怕結垢現象，不易卡阻。驅動裝動裝置明顯減少。
2、該閥可自動週節預先設定的管道介質參數值，使之在一定精度內保持恒定，且精度范圍也可以進行調整。
3、該閥具有良好的耐氣蝕特性，閥體內壁的筋板兼有整流板的作用，可以分散水流，防止氣蝕。同時，也減小了閥門的噪音和活塞的振動。
4、該閥的控制系統可采用集成電子電路，體積小，可靠性好，靈敏度高，安裝調試方便。
5、全關滲漏最為零，可作為截止閥使用。不必另設其他截止閥門。
6、如控制程度及精度要求不是很高，該閥的控制可以采用手動或普通電動形式。
7、可以臥式安裝，也可以立式安裝。

主要零件材質

序號	零件名稱	材料
1	閥體、端蓋、連接桿、法蘭管、曲柄	HT250、QT450-10
2	閥桿、銷軸、活塞	2Cr13、0Cr18Ni9
3	閥體密封圈	0Cr18Ni9、銅合金、純鎳
4	活塞密封圈	NBR、EPDM
5	導流器	G25+硬質合金
6	連桿	QT450-10
7	軸承	ZCuA10Fe3、ZCuZn38Mn2Pb2
8	填料	NBR

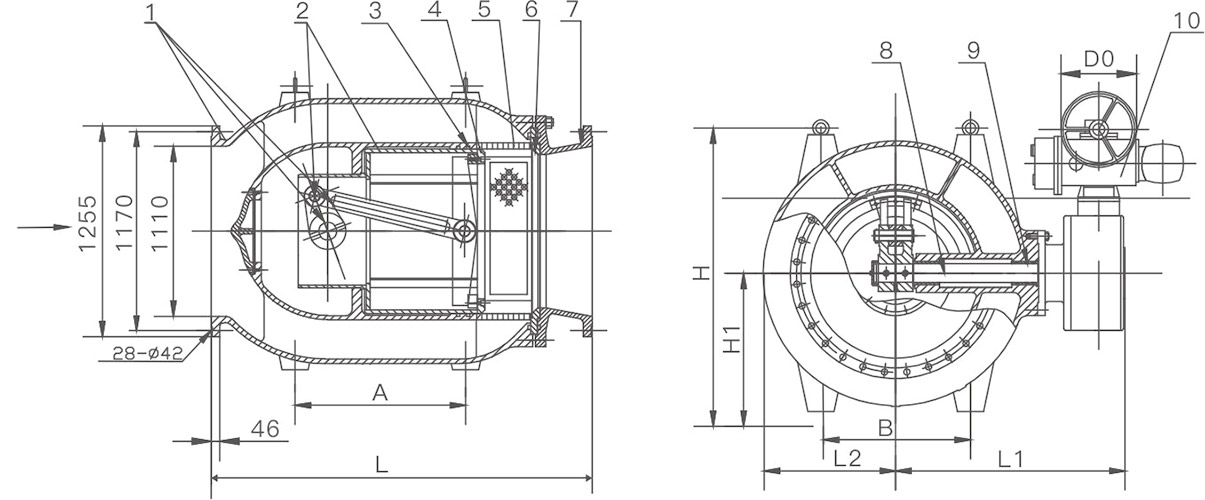

主要外形連接尺寸

PN	DN	L	L1	L2	H	H1	Do	A	B	孔-數
10	200	400	620	190	660	220	200	160	160	-
	250	500	640	220	760	260	200	200	200	-
	300	600	680	250	800	330	200	250	220	-
	350	700	720	300	870	350	250	300	240	-
	400	800	780	330	910	380	250	350	280	26-4
	450	900	850	390	960	400	300	400	320	26-4
	500	1000	890	440	1080	450	300	450	350	26-4
	600	1200	1050	500	1150	550	300	600	400	26-4
	700	1400	1270	620	1300	570	360	700	500	30-4
	800	1600	1300	630	1390	660	360	800	550	30-4
	900	1800	1430	670	1600	730	400	850	600	30-4
	1000	2000	1505	740	1850	850	400	900	620	36-4
	1200	2400	1650	890	2100	960	500	1120	750	36-4
	1400	2800	1780	1030	2280	1100	500	750	1200	42-8
	1600	3000	1890	1180	2750	1280	500	850	1400	42-8
	1800	3400	2000	1400	3000	1410	600	950	1600	48-8
	2000	3800	2150	1500	3200	1540	600	1100	1700	48-8
	2200	4200	2300	1700	3400	1670	600	1200	1800	48-8

主要外形連接尺寸

PN	DN	L	L1	L2	H	H1	Do	A	B	孔-數
16	200	400	620	190	660	220	200	160	160	-
	250	500	640	220	760	260	200	200	200	-
	300	600	680	250	800	330	200	250	220	-
	350	700	720	300	870	350	250	300	240	-
	400	800	780	330	910	380	250	350	280	26-4
	450	900	850	390	960	400	300	400	320	26-4
	500	1000	890	440	1080	450	300	450	350	26-4
	600	1200	1050	500	1150	550	300	600	400	26-4
	700	1400	1270	620	1300	570	360	700	500	30-4
	800	1600	1300	630	1390	660	360	800	550	30-4
	900	1800	1430	670	1600	730	400	850	600	30-4
	1000	2000	1505	740	1850	850	400	900	620	36-4
	1200	2400	1650	890	2100	960	500	1000	750	36-4
	1400	2800	1780	1030	2280	1100	500	750	1200	42-8
	1600	3000	1890	1180	2750	1280	500	850	1400	42-8
	1800	3400	2000	1400	3000	1410	600	950	1600	48-8
	2000	3800	2150	1500	3200	1540	600	1100	1700	48-8
	2200	4200	2300	1700	3400	1670	600	1200	1800	48-8
