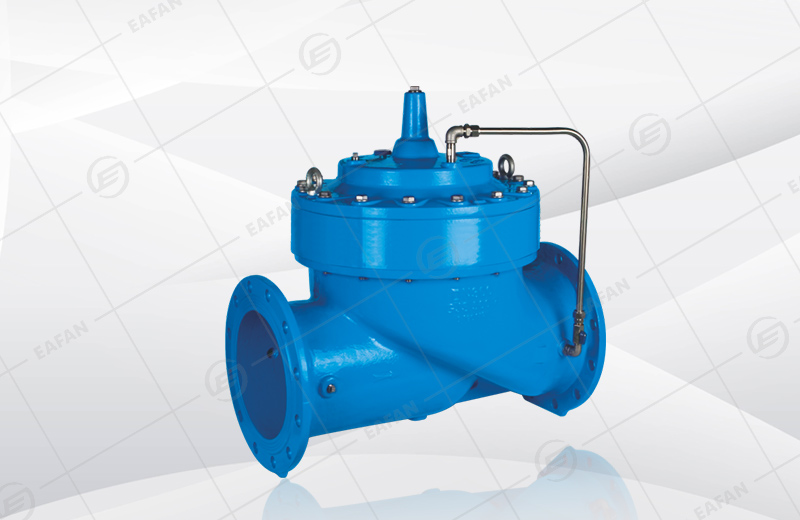

JD745X-多功能水泵控制閥

產品概述

多功能水泵控制閥安裝于水泵出口，用于預防和消除水泵開啟/關閉或斷電時產生的水錘對于水泵和管道系統的破壞。當水泵開啟時，閥前壓力進入中腔，使膜片運動組件上升，閥蓋上腔與主閥出口聯通，上腔容積排空，閥瓣緩慢開啟。當水泵關停時，閥后會產生水錘，閥后壓力作用于大閥瓣，使大閥瓣迅速關閉；同時出口壓力進入閥蓋上腔，使膜片組件緩慢下降，小閥瓣緩慢關閉；防止水錘對閥門，管件的沖擊。特有的大，小閥瓣設計，使主閥的緩慢關閉。同時通過調節上腔，中腔的節流閥開度也可以調節閥門的打開和關閉速度。

產品詳情

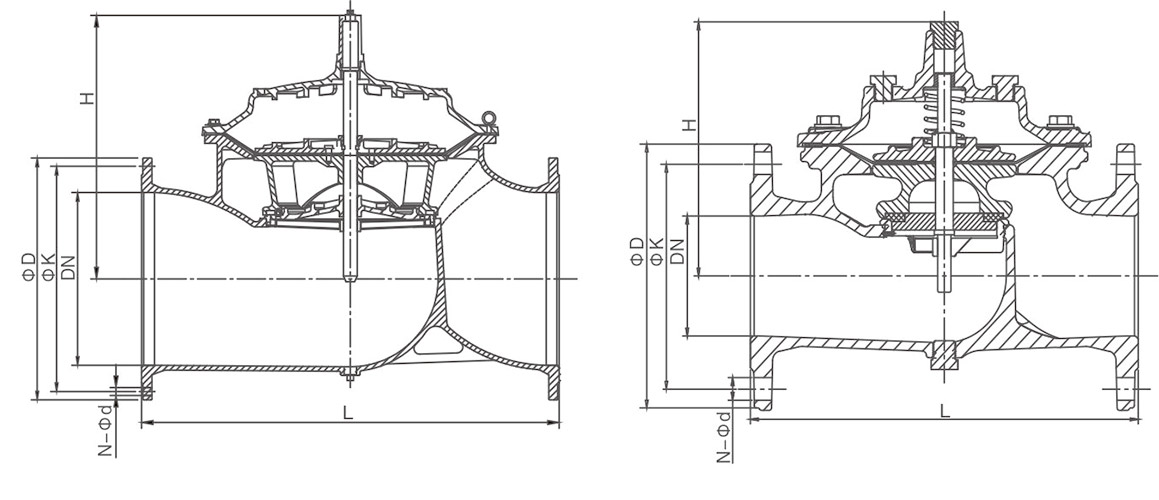

主要外形連接尺寸

DN	L	H	ΦD		ΦK		N-Φd
DN	L	H	PN10	PN16	PN10	PN16	PN10	PN16
40	230	139	150	150	110	110	4-Φ19	4-Φ19
50	230	139	165	165	125	125	4-Φ19	4-Φ19
65	290	159	185	185	145	145	4-Φ19	4-Φ19
80	310	179	200	200	160	160	8-Φ19	8-Φ19
100	350	214	220	220	180	180	8-Φ19	8-Φ19
125	400	275	250	250	210	210	8-Φ19	8-Φ19
150	480	333	285	285	240	240	8-Φ23	8-Φ23
200	600	407	340	340	295	295	8-Φ23	12-Φ23
250	730	476	405	405	350	355	12-Φ23	12-Φ28
300	850	526	460	460	400	410	12-Φ23	12-Φ28
350	980	580	520	520	460	470	16-Φ23	16-Φ28
400	1100	670	580	580	515	525	16-Φ28	16-Φ31
500	1250	790	670	715	620	650	20-Φ28	20-Φ34
600	1450	930	780	840	725	770	20-Φ31	20-Φ37
